Aktuell haben wir Board und Schaltplan von Tobi (DC3TC):

• Schaltplan: swr_opamp_dk9cl_sparkfun_rev_V10.sch
• Board: swr_opamp_dk9cl_sparkfun_rev_V11_Druck.brd
• Layout zum Ätzen, inkl. Drill-Aid: swr_opamp_dk9cl_sparkfun_rev_V11_layout.pdf

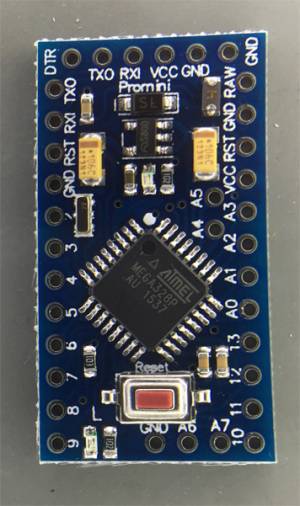

Das Board ist auf einen chinesischen Nachbau des Pro Mini von Sparkfun zugeschnitten. Leider bekommt man bei einer Bestellung aus China leicht verschiedene Versionen, die sich in der Anordnung der Pins GND (am unteren Rand, beim Resetschalter), A6, A7, A4 und A5 unterscheiden. Das aktuelle Layout bezieht sich auf diese Version:

Leider konnten wir den Pro Mini in dieser Version als fertiges Eagle-Bauteil nicht finden, deshalb haben Michael (DL4MGM) und mrks (DM1RKS) eins improvisiert (ist im Board rev_V11 enthalten).

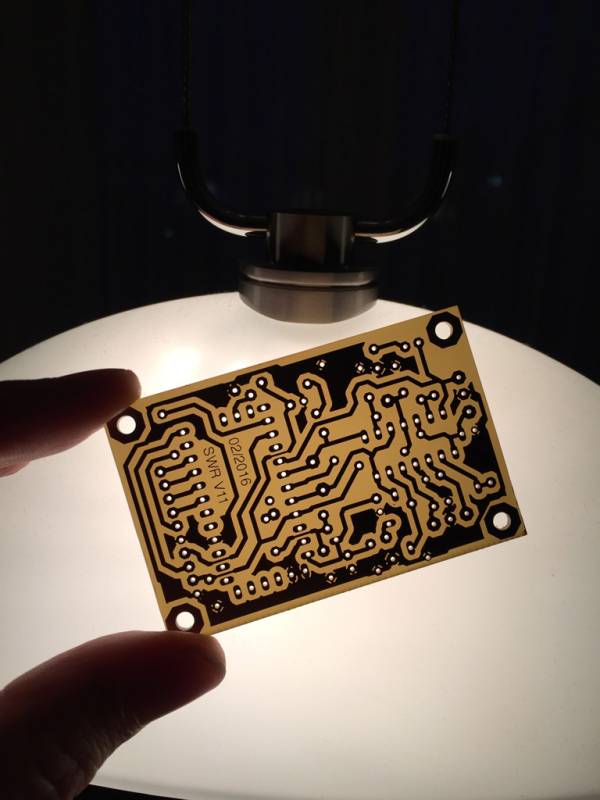

mrks hat einen paar Boards geätzt und gebohrt geätzt:

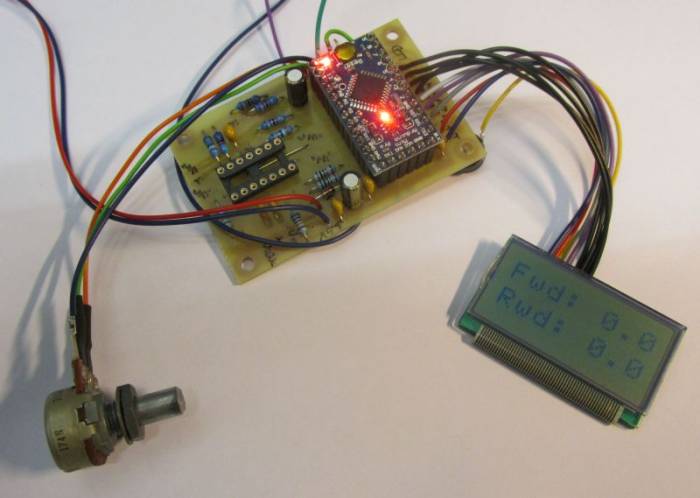

Und Tobi einen Prototypen gebaut:
